Garniturentechnik

Premium Design Line

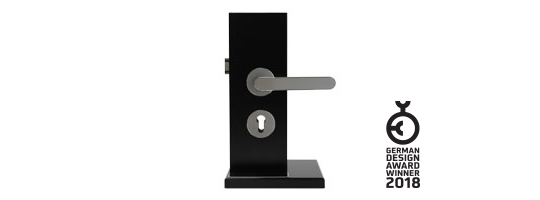

Premium Design 311 - by Studio F.A. Porsche

„Das Designkonzept des Türbeschlags Design 311 verbindet Eleganz und Modernität, die in einer harmonischen Verschmelzung ein haptisches Erlebnis erzeugen. Die Gestaltung basiert auf einer schlichten geometrischen Form, die durch eine fließende Biegung einer natürlichen Position des Daumens folgt. Als ergänzendes Element erhält der Türdrücker eine auf Hochglanz polierte, umlaufende Fase. Dieses Detail formuliert Qualität und Präzision, die das Alleinstellungsmerkmal der Gestaltung definieren.“ Christian Schwamkrug | Design Director Studio F. A. Porsche

Erfahren Sie hier mehr über die Premium Kollektion

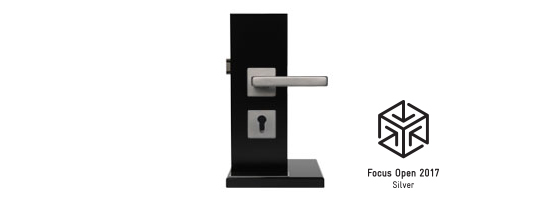

DESIGN 212 – BY STUDIO F. A. PORSCHE

„Das Design-Konzept des Türdrückers 212 basiert auf der Überlegung, eine sehr zeitlose und logische Geometrie mit einem Design-Merkmal auszustatten, welches für eine sehr komfortable Ergonomie sorgt und gleichzeitig eine subtile Skulptur darstellt, die erst auf den zweiten Blick ins Auge fällt. Der Charakter des Entwurfs ist nicht vordergründig und aufdringlich, sondern sehr klar strukturiert und dennoch überraschend.” Christian Schwamkrug | Design Director Studio F. A. Porsche

Erfahren Sie hier mehr über die Premium Kollektion


Design 233 – by Coop Himmelb(l)au

Die Türdrücker-Serie spiegelt den Zugang zur Architektur der Gegenwart von COOP HIMMELB(L)AU wider. Die elegante Linienführung vereint Funktionalität und Ästhetik in einer dynamisch, ergonomischen Form. Der Türdrücker ist vielseitig einsetzbar und erfüllt auch die Kriterien für Fluchttüren nach Norm DIN EN 179.

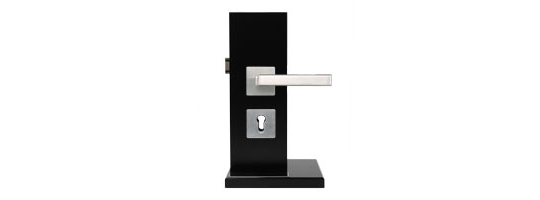

Design 241 - by Bastian Scholz

Leitmotiv der Entwurfsgenese war es, ein Alltagsobjekt zu gestalten, das nicht zu sehr auffällt, haptisch und optisch aber gefällt. Einen Drücker zu entwerfen, dessen gekröpfte Variante kein Alleinstellungsmerkmal der Serie darstellt, sondern als Teil der Familie verstanden wird. Das Design der Drückerfamilie ist in eine einfache, elementare Form gefasst und dabei, je nach Perspektive und Blickwinkel, facettenreich.


Design 243 – by Jean-Michel Wilmotte

Das HAFI Design 243, gestaltet von Jean-Michel Wilmotte, ermöglicht individuelle Gestaltungsoptionen in Zusammenarbeit mit dem Architekten. Die bicolore Farbgebung von satinierten und polierten Flächen in Verbindung mit der soften, angenehmen Haptik ergänzt das moderne Design des Türdrückers.

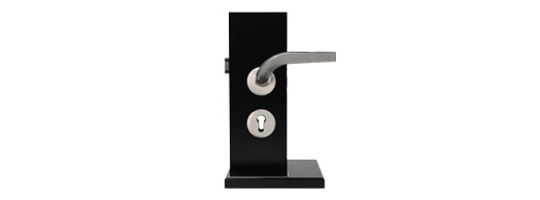

Design 247 – by AIA Life Designers

Der in Partnerschaft mit HAFI entwickelte Türdrücker Design 247 ist einzigartig im Hinblick auf seine Ergonomie sowie seine Annehmlichkeit und die Sinnlichkeit der Linien bewirkt eine Sanftheit bei der Berührung mit der Hand. Die aufsteigende Profillinie verleiht dem Türdrücker das Aussehen eines Vogelflügels, gestreckt und sanft zugleich.


Design 248 – by Jean-Michel Wilmotte

Jean-Michel Wilmotte ist ein international renommierter französischer Architekt und Designer. Seinen Anspruch an seine Arbeit unterstreicht er mit einer Ausgefeiltheit bis ins kleinste Detail und der ständigen Suche nach Qualität. Das Design 248 wurde speziell für das Luxushotel Lutetia in Paris entworfen und umgesetzt.

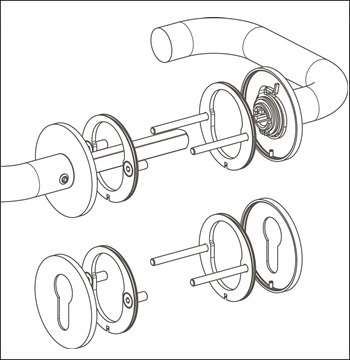

Flush Line

Die HAFI Public Line, mit Federvorspannung, ist geprüft für über 200'000 Bewegungszyklen und ist uneingeschränkt für den Objektbereich geeignet.

Wartungsfreie Türdrückergarnitur mit Edelstahlunterkonstruktion und Hochhaltefeder, festdrehbar gelagert, Schnellmontage durch "Push-Click"-Funktion, wahlweise zur aufliegenden oder flächenbündiger Montage der Rosetten im Türblatt geeignet, Drückerrosetten und Schlüssel-/Zylinderrosetten mit unsichtbarer Befestigung.

  • 200'000 Bewegungszyklen mit Zertifikat
  • Freies Spiel < 1,0 mm
  • Freie Winkelbewegung < 1,0 mm
  • Gutachterlich geprüft duch das PIV Velbert
  • PIV Cert

Klassifizierung nach EN 1906: 4|7|-|B|1|4|0|A/B

  • Rosetten-ø 54 mm
  • Q-Rosetten mit Kantenlänge 54 mm
  • Rosetten-Randhöhe 4 mm
  • Kantenradius ≥ 0,3 mm

Mitgeliefertes Zubehör passend für Türstärken 36 - 49 mm

Public Line

Die HAFI Public Line (mit Federunterstützung/Federvorspannung) ist geprüft für über 200'000 bzw. 1'000'000  Bewegungszyklen und ist uneingeschränkt für den Objektbereich geeignet.

Wartungsfreie Türdrückergarnitur mit integriertem Kugellager und reibungsarmer, selbstschmierernder Ausgleichslagerung mit Hochhaltefeder. Unterkonstruktion aus Stahl verzinkt, Drücker fest drehbar auf Drückerrosetten, Drückerrosetten und Schlüssel-/Zylinderrosetten mit Designkante, unsichtbare Befestigung.

  • 200'000/1'000'000 Bewegungszyklen mit Zertifikat
  • Freies Spiel < 1,0 mm
  • Freie Winkelbewegung < 1,0 mm
  • Gutachterlich geprüft duch das PIV Velbert
  • PIV Cert
  • EN 1670 Klasse 5

Klassifizierung nach EN 1906: 4|7*|-|B|1|5|0|A/B

  • Rosetten-ø 53 mm
  • Q-Rosetten mit Kantenlänge 55 mm
  • Rosetten-Randhöhe 9 mm
  • Kantenradius ≥ 0,5 mm

Mitgeliefertes Zubehör passend für Türstärken 36 - 49 mm

Private Line

Die HAFI Private Line, mit Federvorspannung, Entspricht der Benutzerkategorie 3/7 nach EN 1906 und ist für den Objektbereich geeignet.

Türdrückergarnitur mit Stahlgleitlagerung und Hochhaltefeder. Drücker fest drehbar montiert mit zweigeteilten Design-Deckrosetten und Schlüssel-/Zylinderrosetten mit Designkante, radial geschliffen, unsichtbare Befestigung.

Klassifizierungsschlüssel nach EN 1906: 3|7|-|0|1|4|0|B

  • Rosetten-ø 54 mm
  • Q-Rosetten mit Kantenlänge 52 mm
  • Rosetten-Randhöhe 8 mm
  • Kantenradius ≥ 0,5 mm

Mitgeliefertes Zubehör passend für Türstärken 37 - 52 mm

Richtungsangaben

Je nach Drehrichtung einer Türe unterscheidet man Links- und Rechtstüren. Die Richtung der Türe bzw. die Seitenbezeichnung wird folgendermassen bestimmt:

  • Sitz der Türbänder links = DIN links
  • Sitz der Türbänder rechts = DIN rechts

Dabei ergeben sich je nach Anwendung, z.B. beim Einsatz von Wechselgarnituren, unterschiedliche Betrachtungsweisen bei einwärts und auswärts öffnenden Türen. HAFI geht bei der Richtungsangabe der Garnituren immer von einwärts öffnenden Türen aus, gibt also bei Wechselgarnituren immer die Richtung an, in welche der Türdrücker zeigt (auch bei Garnituren, welche zum Einsatz bei Fluchttüren nach EN 179 vorgesehen sind).

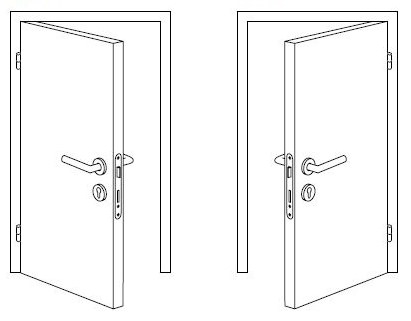

nach innen öffnend:

   DIN links                                                   DIN rechts

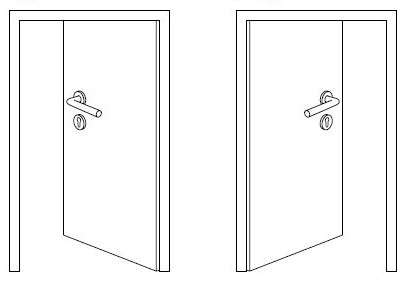

nach aussen öffnend:

    DIN links                                                  DIN rechts

Notausgangsverschlüsse nach EN 179

Die EN 179 regelt die Verwendung und Anforderungen für Notausgangsverschlüsse mit Drückern und Stoßplatten.

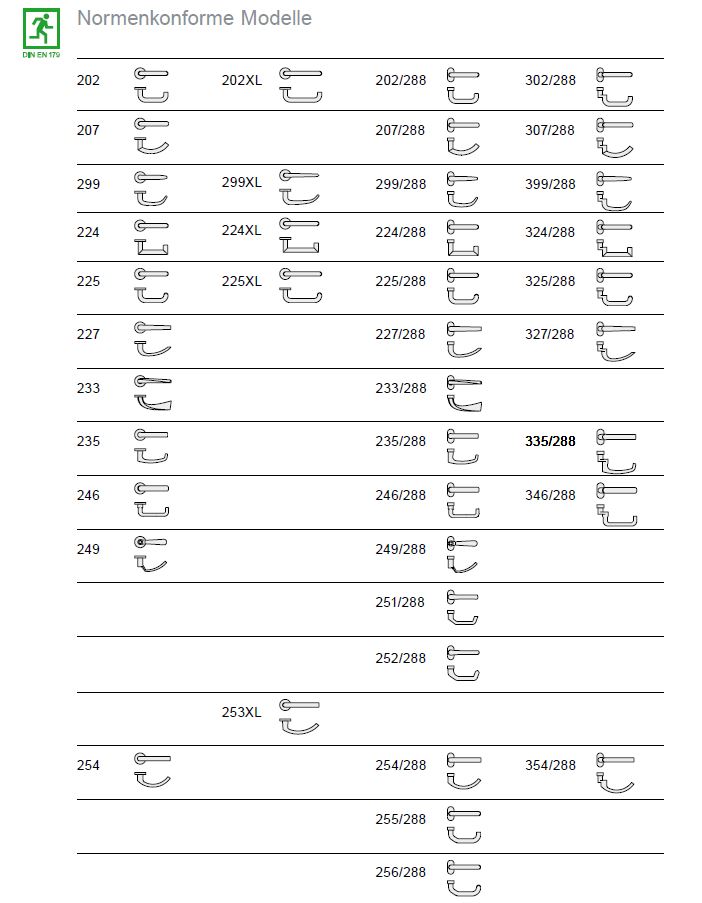

Für Normen besteht allein durch ihre Gültigkeit keine automatische Anwendungspflicht. Sie sind lediglich Empfehlungen, die als Grundlage für Verträge oder Ausschreibungen dienen können. Zertifizierte Beschlagslösungen nach EN 179 bestehen aus Schloss, Schließblech und Beschlag und müssen stets gemeinsam geprüft und zertifiziert sein. HAFI bietet Ihnen ein breites, umfassendes und gewerkübergreifendes Sortiment mit den entsprechenden Prüfungen und Zertifizierungen für die in Kombination zugelassenen Beschlagspakete nach der Norm EN 179. Die auf der folgenden Seite abgebildeten Drückermodelle sind als Türdrücker- und Wechselgarnituren nach DIN EN 179 lieferbar in den Ausführungen:

  • Rosettengarnitur
  • Kurzschildgarnitur
  • Langschildgarnitur
  • Quadratschildgarnitur
  • Rahmentürdrückergarnitur
  • Schutzbeschlaggarnitur



Edelstahl rostfrei

Seit Erfindung der nichtrostenden Stähle im Jahr 1912 haben Hersteller und Verarbeiter unterschiedliche Handelsnamen verwendet, wie V2A / V4A, Nirosta, Remanit, Cromargan. Sie erschlossen sich schnell vielfältige Anwendungsgebiete: vom Behälterbau in der chemischen Industrie bis zu Konstruktionen im Automobil- und Flugzeugbau, von Baumaterialien bis zu Haushaltsgeräten. "Edelstahl Rostfrei" ist ein Sammelbegriff für die nichtrostenden Stähle. Sie enthalten mindestens 10,5% Chrom (Cr) und weisen gegenüber unlegierten Stählen eine deutlich verbesserte Korrosionsbeständigkeit auf.

Ausgehend vom Konsumgüterbereich hat sich der Begriff "Edelstahl Rostfrei" durchgesetzt. "Edelstahl rostfrei" hat in seiner langjährigen Geschichte aufgrund der ihm eingenen Korrosionsbeständigkeit und guter mechanischer Eigenschaften zunehmende Bedeutung in immer mehr Verarbeitungsbereichen erlangt. So eignet sich der Werkstoff "Edelstahl rostfrei" hervorragend für Tür und Fensterbeschläge, weil seine Oberfläche auch im härtesten Einsatz kaum Stoss- und Kratzspuren zeigt und vor Allem wegen den Zusatzlegierungen Chrom und Nickel sehr pflegeleicht ist. Die Korrosionsbeständigkeit berunt auf einer nicht sichtbaren Passivschicht, die sich durch Zutritt von Luftsauerstoff bildet und sich auch bei einer mechanischen Beschädigung auf dem Produkt selbständig wieder aufbaut. Die Oberfläche von "Edelstahl rostfrei" ist glatt und porenfrei. Nester für Schmutz oder Mikroorganismen können sich daher schwieriger bilden.

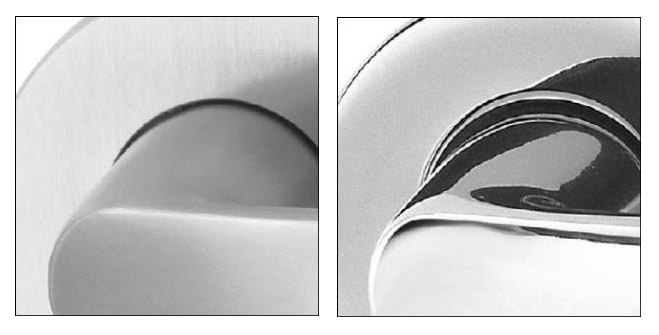

Die Standardausführung "Edelstahl matt gebürstet" ist besonders unempfindlich. Schmutzspuren können mit einem feuchten Tuch entfernt werden. Die Ausführung "Edelstahl poliert" ist eine umweltfreundliche Alternative zu verchromten Oberflächen. Die Ausführungen poliert sowie PVD-Sonderfarbtöne werden auftragsbezogen gefertigt.

PVD Verfahren

Bei dem PVD-Verfahren (Physical Vapour Deposition - Deutsch: physikalische Gasphasenabscheidung) wird in einer Vakuumkammer eine Hartstoff-Beschichtung direkt durch Kondensation eines Materialdampfes des Ausgangsmaterials gebildet. Durch den Beschuss mit Laserstrahlen, magnetisch abgelenkten Ionen oder Elektronen sowie durch Lichtbogenentladung wird das Material, das als Target bezeichnet wird, partiell verdampft. Dieser erzeugte Metalldampf reagiert mit einem in der Kammer eingelassenen Gas zur gewünschten Hartstoffschicht. Eine neuartige, molekulare Gitterstruktur entsteht, die sich durch extreme Haltbarkeit auszeichnet.

Durch PVD erhalten Sie hochveredelte Produkte, die sich im Alltagsgebrauch auch gegen die widrigsten Bedingungen durchsetzen: überdurchschnittlich abriebfest, hohe Kratzbelastbarkeit, extrem korrosionsbeständig, resistent gegen Farbveränderungen. Individuelle Farbgebungen von chromfarben über messingfarben bis kobaltblau sind möglich.

Wichtige Hinweise:

  • PVD-Beschichtungen sind Hartstoffbeschichtungen, die die Oberflächeneigenschaften des Grundmaterials (z.B. Härte, Verschleissfestigkeit) sowie die Optik positiv beeinflussen.
  • Für die Reinigung und Pflege dürfen keine aggressiven , säure- oder basenhaltige Putz- oder Poliermittel (z.B. Essig, Zitronensäure, Scheuermilch etc.) verwendet werden.
  • Durch Goldschmuck an den Händen (z.B. Ringe) können sich auf den PVD-Beschichtungen mit der Zeit Ablagerungen bilden, welche wie Kratzer aussehen, sich jedoch durch Säubern der Oberfläche entfernen lassen.
