HAFI Design 440-443

29.08.2017

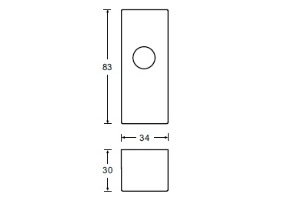

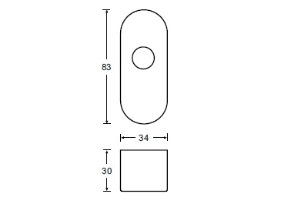

Die Abschliessbaren Unterkonstruktionen HAFI 440 und 441 sind konzipiert für einbruchhemmende Fenster nach EN 1627 RC 1-6. Die Unterkonstruktionen HAFI 442 und 443 unterstützen die Funktion TBT. Alle sind je nach Bedürfnis mit Zylinder nach oben oder nach unten montierbar. Die verdeckt liegende Zylinderposition verleiht der Unterkonstruktion von h: 83mm, b: 34mm, d: 30mm eine klare Form passend zu allen Fenstergriffmodellen von HAFI. Die Zylinder sind gleichschliessend wie auch in unterschiedlichen Schliessungen lieferbar.

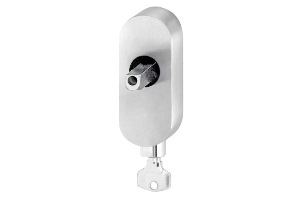

Design HAFI 440
Abschliessbare Unterkonstruktion RC 1-6, ovale Form

Design HAFI 441
Abschliessbare Unterkonstruktion RC 1-6, rechteckige Form

Design HAFI 442
Abschliessbare Unterkonstruktion mit der Sonderfunktion KvD „Kippen vor Drehen“ bzw. TBT „tilt before turn“, ovale Form.
Die TBT-Funktion erlaubt es allen Benutzern, die Fenster bei 90° Drehung zu kippen (Lüftungsstellung). Das Drehen des Flügels ist ausschliesslich dem Schlüsselträger (Hauswart, Reinigungspersonal) vorbehalten. Anwendungsbereiche sind z.B. Spitäler und Altersresidenzen. Die Funktion TBT ist auch bei der Wahl des Fenstergetriebes zu beachten.

Design HAFI 443
Abschliessbare Unterkonstruktion mit der Sonderfunktion KvD „Kippen vor Drehen“ bzw. TBT „tilt before turn“, rechteckige Form.
Die TBT-Funktion erlaubt es allen Benutzern, die Fenster bei 90° Drehung zu kippen (Lüftungsstellung). Das Drehen des Flügels ist ausschliesslich dem Schlüsselträger (Hauswart, Reinigungspersonal) vorbehalten. Anwendungsbereiche sind z.B. Spitäler und Altersresidenzen. Die Funktion TBT ist auch bei der Wahl des Fenstergetriebes zu beachten.
